Küresel Vanalar

V202 Serisi 3 Parçalı Dişli Küresel Vanalar

Ölçüler,
1/4" – 4"
Çalışma Basıncı,
PN63
Çalışma Sıcaklığı (Basınca Bağlı),
R-PTFE -60 ºC ~ +230 ºC
G-PTFE -60 ºC ~ +260 ºC
PEEK     -40 ºC ~ +280 ºC

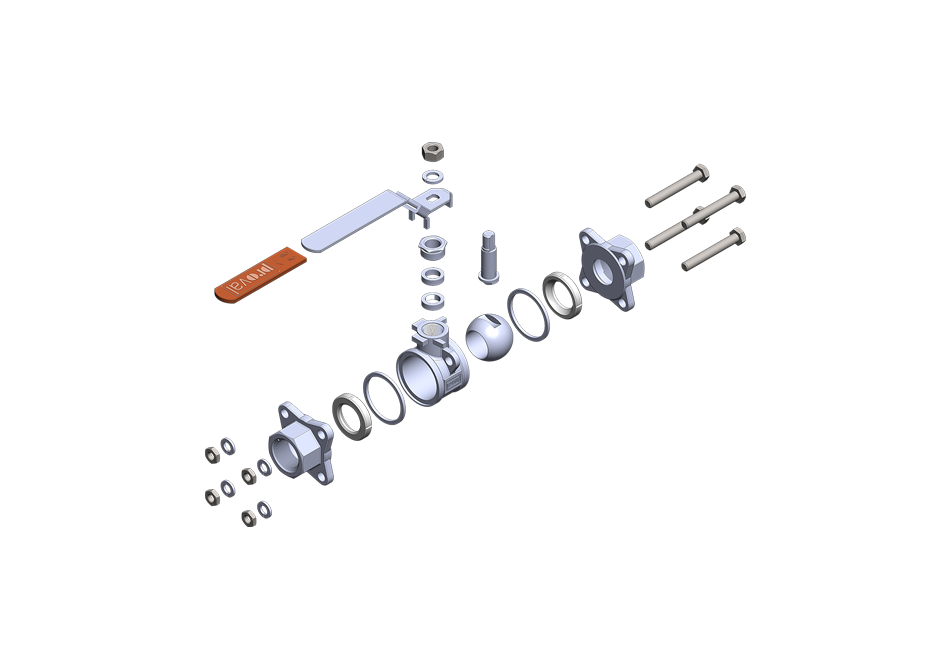

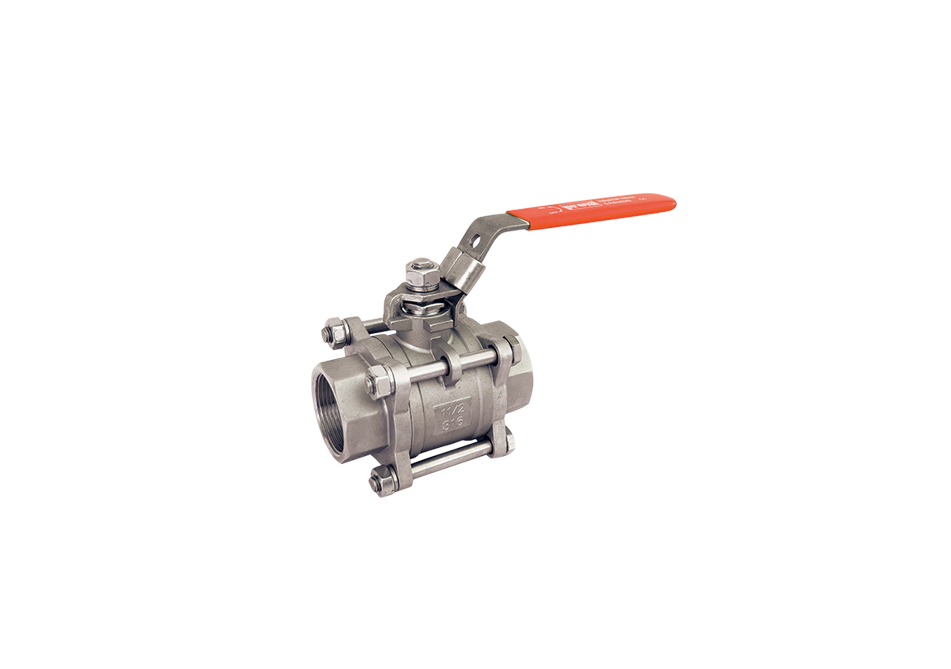

V202 Serisi 3 Parçalı Dişli Küresel Vanalar

V202 Serisi küresel vanalar endüstriyel standart olan DIN3202-M3 normuna uygun boyutları ile proses hatlarında manuel kullanım için 1/4" ile 4" arası ölçülerde üretilmektedir. Kilitlenebilir kolları ile proses hatlarında kontrolsüz vana müdahalelerini önler.  Opsiyonel olarak yay dönüşlü kollu olarak da üretilmektedir.

Teknik Özellikler

Ölçüler,
1/4" - 4"
Montaj Şekli,
Dişli veya Kaynak Bağlantılı
Bağlantı Standardı,
ISO7/1 Dişli, Soket veya Alın Kaynaklı
Vana Boyu Standardı,
DIN3202-M3
Basınç Sınıfı,
Çift Yönlü, Max 1000 PSI (PN63) Basınçta %100 Sızdırmaz
Çalışma Sıcaklığı,
-60 ºC ~ +200 ºC R-PTFE / -60 ºC ~ +260 ºC G-PTFE /-40 ºC ~ +270 ºC PEEK
Gövde Malzemeleri,
AISI304 Paslanmaz Çelik, AISI316 Paslanmaz Çelik
Küre Malzemeleri,
AISI304 Paslanmaz Çelik, AISI316 Paslanmaz Çelik
Mil Malzemeleri,
AISI304 Paslanmaz Çelik, AISI316 Paslanmaz Çelik
Conta Malzemeleri,
R-PTFE, G-PTFE, PEEK
Kumanda Şekli,
Manual Kollu
Uygulama Alanları,
Su, Atıksu, HVAC, Denizcilik, Kimya, Çimento, Gıda, Genel Endüstriyel Uygulamalar

Dökümanlar

Doküman Adı Doküman Dili Doküman Boyutu Doküman Linki
V202 Serisi Proval KatalogTR421,08 Kb
V202 Series CatENG312,71 Kb
